El indicador de barras NA6PLUS es la nueva versión del antiguo NA6 fabricado por Lumel. Este nuevo indicador lleva incorporada de serie la salida RS485, esto nos permite, poder ofrecer un precio más competitivo en los modelos más básicos.
NA6PLUS tiene la posibilidad de indicar y visualizar 2 valores simultáneamente como puede ser por ejemplo mostrar los valores de temperatura y humedad en el ambiente. También dispone de 2 salidas analógica/digital que permiten a diferencia del anterior modelo, enviar datos a otros sistemas y actuar sobre mecanismos de automatización, como puede ser sirenas, luces etc.
Otra novedad de este indicador es la incorporación de una linealización por tramos de hasta 21 puntos, permitiendo tener una mayor precisión por ejemplo en el cálculo de niveles de depósitos complejos.
Su utilización es básicamente para los sistemas de climatización, pudiendo ser tanto para variables de temperatura como variables de humedad.
| Diferencias NA6PLUS Y NA5 | NA6PLUS | NA6 |
|---|---|---|
| Salida RS-485 |  | Opcional |
| Puntos linealización | 21 puntos | 2 puntos |
| Incorporación 2 salidas | |  |
Los medidores con indicador de barras son dispositivos que garantizan una alta precisión de medición y una visualización muy buena de los cursos del proceso de medición. Se puede visualizar perfectamente el proceso mediante el uso en los indicador de barras de 3 y 7 colores construidos con leds con la tecnología de nitruro de galio.
Pueden encontrar aplicación en varios campos industriales, como la industria alimentaria, estaciones de bombeo y plantas de tratamiento de aguas, industria química, estaciones meteorológicas, industria cervecera y muchos otros campos en los que se requiere la visualización del valor medido y la evaluación del proceso de fabricación supervisado. También pueden encontrar aplicaciones en sistemas de automatización donde se aplican controladores programables.

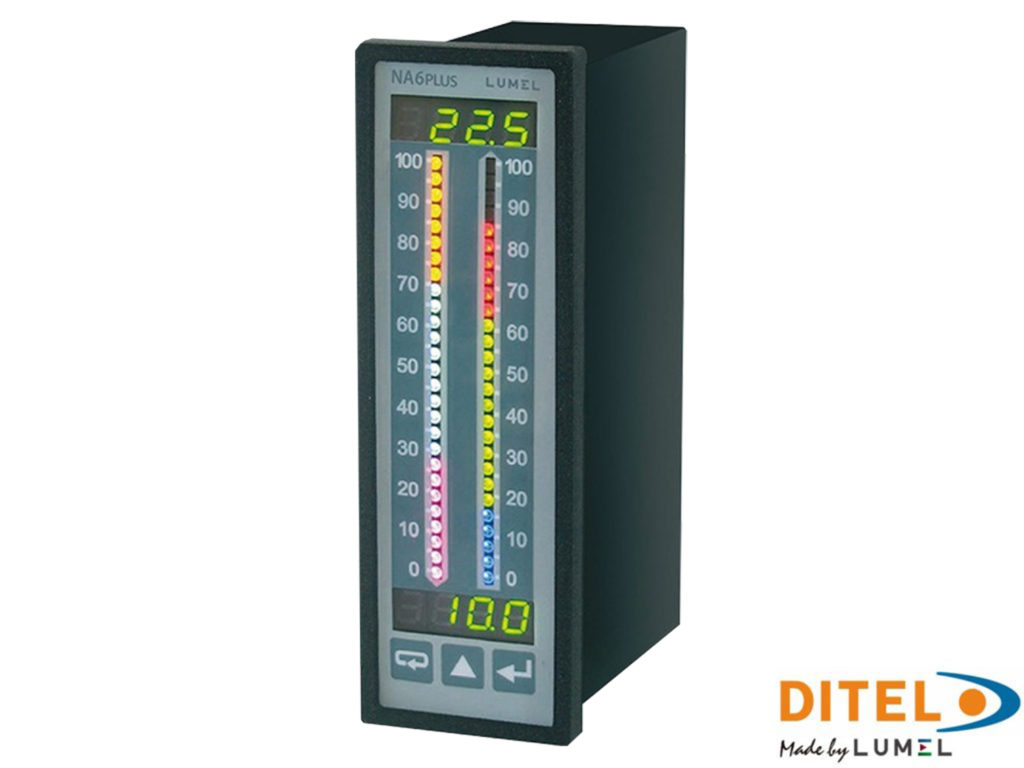

- Indicador de barras NA6PLUS – Montaje vertical, 2 canales de medida, con 2 gráfico de barras y 2 displays
Entrada adicional indicador de barras:
- Tensión: 0-600V, 0-60mV, ± 300mV
- Corriente: 0-200 mA, 0-5A
- Termopar, RTD
- 0-4/10 kΩ
Salidas posibles del indicador de barras:
- Analógica
- Relés
- RS-485 con protocolo MODBUS
- Alimentación: 95-253 V AC/DC., 20-40 V AC/DC
Funciones adicionales del indicador de barras:
- Medir la cantidad de entrada y mostrarla en la pantalla LED y en el gráfico de barras
- Evaluación de la señal de entrada en la indicación en la base a característica lineal individual
- Aritmético: Elevación a una potencia, extracción de raíces cuadradas
- Programación del color y resolución del gráfico de barras
- Señalización del valor de alarma superior programado
- Registro de la señal medida en intervalos de tiempo programados
- Memorización de valores máximos y mínimos
- Programación del tiempo promedio de medición
- Programación del punto decimal
- Bloqueo de parámetros mediante contraseña
- Interfaz RS-485 con protocolo MODBUS, tanto en modo ASCII como en modo RTU
- Aislamiento galvánico
- Fijación en el panel
- Dimensiones externas: 48 x 144 x 92 mm
Descubre nuestro indicador de barras NA6PLUS
